台区识别仪主要功能载波测试：接收主机发送的电力载波信号，用于检测相别和压降。综合测试：分机可以接收到主机发送的电力载波信号是，提示用户可以发送电流脉冲，当用户发送电流脉冲后，主机一旦能够检测到该脉冲电流，将发送应答信息。此功能主要针对电力载波通讯存在串扰的情况下使用。可以的区分分机所在线路的台区、相序和压降情况；电流测试：发出一组电流脉冲信号；主机检测到信号发出应答载波信息，并显示相别情况。主要应用于电力载波通讯情况不好的时候，可以借助第三方通讯方式，通过分机发送电流信号，来看主机的接收结果情况。5.2 开关机在分机处于断电关机状态下，将随机所配分机测试线一端接入UL、UN,另一端接入市电，将接通分机电源，分机开始工作。随后分机会进入主菜单界面（如图12、13所示），等待您下一步的操作指令 综合测试在分机的主菜单界面下，通过”键移动光标，使光标选中“1、综合测试”，单击“确定”键，进入综合测试界面（如图14所示）。也可在主菜单下，直接单击“1”键，进入综合测试界面。图14该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。在综合测试界面，当分机接到主机发来的完整电力载波数据帧后，在屏幕的左上角将显示“Y”符号，显示“按确定键发送电流”提示信息。此时用户单击“确定”键，将发送一组脉冲电流，此时如果主机可以检测到该电流脉冲群，将会发出载波确认信息。分机在发出脉冲电流后，将等待主机的应答信息，一旦得到应答信息，将显示被测线路的主机编号（即变压器编号）、被测线路所属相别等测试信息。如果主机修改量程为“零序电流”时，分机测试结果中的主机编号（即变压器编号）将增加显示分支信息。比如显示变压器表示的是此分机测试点属于编号为“1234”的主机（台区变压器），并且属于“A相电流钳”所钳的分支。

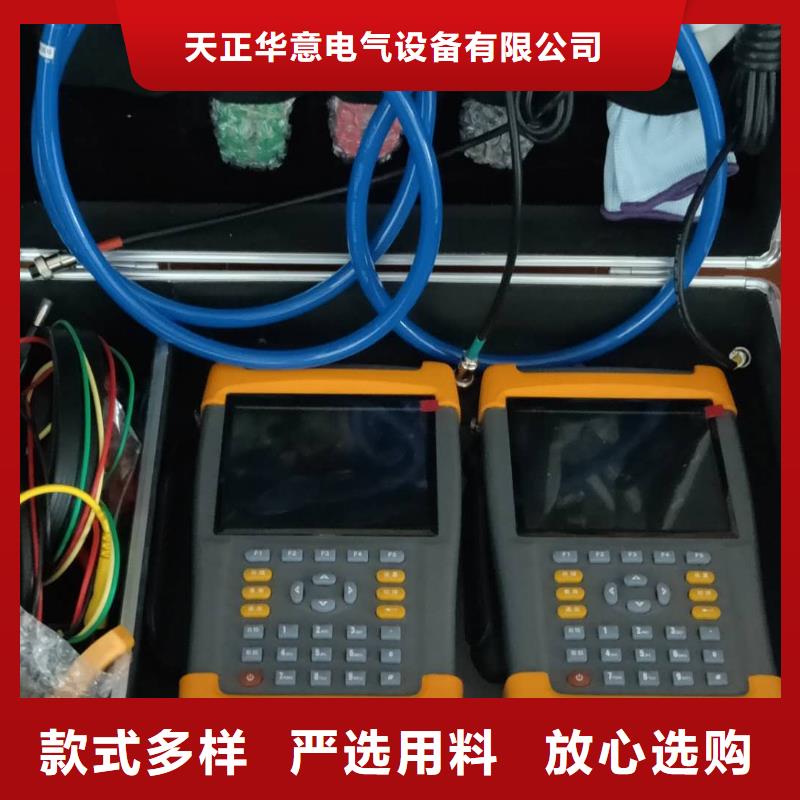

台区识别仪功能特点?采用功率、电流、相位甄别技术进行现场不停电测试。?可测试单相用户表计、用户负载和开关的对应关系。?标准配置应提供3只5A电流钳（钳表量程可任意扩展）。?采用大屏幕液晶，中文显示，操作设置方便简单。?可配置多个分机进行测试方便使用，从而提高工作效率。?采用高速DSP处理器，并具备电压、电流、功率、不平衡度测量和线路压降测试功能。?具备多重保护，确保操作的性。?为了保障操作的性，仪器均具备多重保护。3 技术参数?通讯方式：FSK方式127KHz电力载波，通讯速率：100BPS，距离：2.5km?电流测试距离：≥5km?工作电压：AC220V±10％?主机功耗：≤30VA?钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)?工作环境温度：-30℃~70℃?工作环境湿度：≤93％RH电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流(钳表)输入：黄色电流钳连接“Ia”，绿色电流钳连接“Ib”，红色电流钳连接“Ic”，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表，作为双向通讯的关键采集部件，必须放置到合理的位置才能起到关键作用。如上图所示，钳形电流表要分别钳到有疑问的用户表计尾端和相邻表计尾端，通常是钳零线（火线也可以）。电压线连接到表箱中的ABCN电压线上，当电表箱内为单相时，只连接仪器的Ua、Un到火线和零线。接好线后开机，修改量程为“零序电流”。

台区识别仪台区识别界面此功能用来对台区归属、相别归属进行双向测试，主机和分机的初始界面如图六和图七所示。图六、台区识别初始屏（主机）图七、台区识别初始屏（分机）图六中可见：主机显示出所测量各台变A、B、C各相的电压值、所测量的各分支总零序电流和脉冲电流的情况。当分机按下F1键时，开始发起测试，测试完毕后，测试结果在分机上显示，分机测试结果变换为图八所示。图八、台区识别结果屏（分机）分机显示屏的上部显示出测试的结果，包括：所在台区的主机编号、所在相别、所在分支编号；显示屏的下部是存储需要设置的选项，包括：所在台区的编号、电表的编号、电表的额定电流。如果没有可识别的主机信号，会给出提示：未在主机所测台区。（4） 分支识别界面此功能用来对被测户表所在分支归属、相别归属进行双向测试，主机和分机的初始界面如图九和图十所示。图九、分支识别屏（主机）图十、分支识别屏（分机）图九中可见：主机显示出所测量各台变A、B、C各相的电压值、所测量的各分支总零序电流和脉冲电流的情况。当分机按下F1键时，开始发起测试，测试完毕后，测试结果在分机上显示，分机测试结果变换为图十一所示。图十一、分支识别结果屏（分机）分机显示屏的右侧显示出测试的结果，包括：所在台区的主机编号、所在相别、所在分支编号。如果没有可识别的主机信号，会给出提示：未在主机所测台区。（5） 台变互测界面此功能用来对各台变的联结关系进行检测，确定有关联的台变以及所联结的相别对应关系；主机和分机的初始界面
