手持式超声波局部放电检测仪:【天正华意电气设备(汉中市分公司)tianzh3611-50】作为专业的手持式超声波局部放电检测仪生产厂家,我们始终坚持品质为上的原则,严格控制产品质量,确保每一个出厂的产品都符合标准和客户要求。联系人:杨经理,地址:平度市平安路2号。

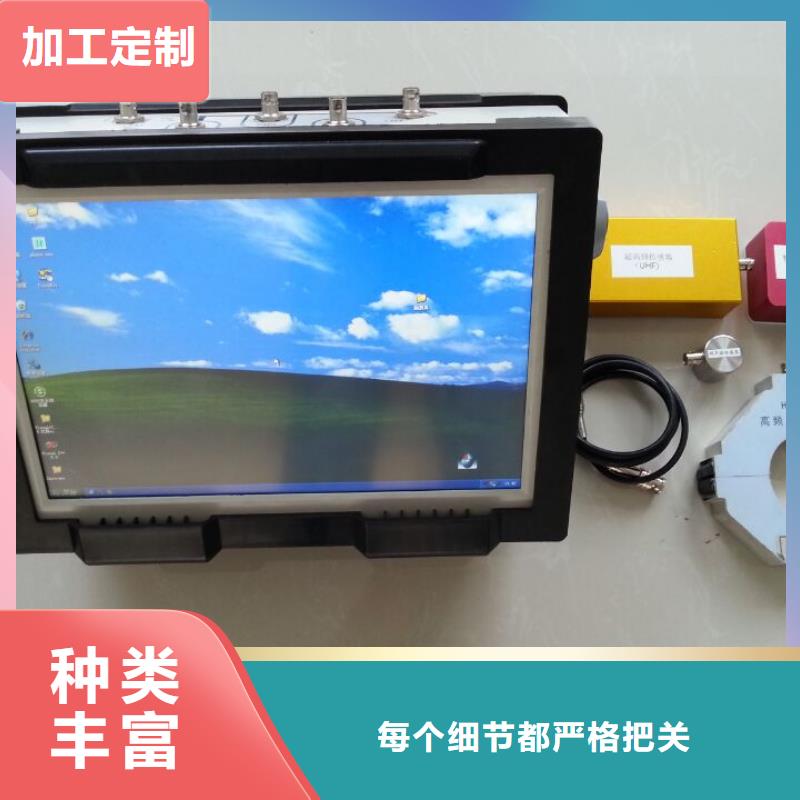

手持式超声波局部放电检测仪采用标准本手持式局放测试仪（TH-9003）的设计采用以下标准：GB/T 7354-2003局部放电测量；GB 4793.1-2007 测量、控制和实验室用电气设备的要求 第1部分：通用要求；GB/T 2423.8-1995 电工电子产品基本环境试验规程；GB 2900电工名词术语；GB/T 16927 高电压试验技术；DL/T 356-2010局部放电测量仪校准规范；DL/T 417-2006电力设备局部放电现场测量导则；IEC1000电磁兼容性。二、操作注意1、使用仪器之前，请仔细阅读本使用说明书。2、在试验过程中，不同的传感器测量时，应在“参数设置”项中正确设置参数，以确保测量准确。3、检测过程中若需更换传感器检测，需将“输出电压”关闭。4、在仪器使用过程中，设备需轻拿轻放，避免磕碰。5、实验完毕后，请及时关闭电源并对主机进行充电。三、概 述TH-9003手持式局放测试仪是我公司技术人员根据多年局放检测经验，适用于对高压设备局部放电在线检测及定位。该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。该仪器可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、性和有效性。TH-9003手持式局放测试仪由测试仪主机、专用局部放电检测软件、复合式TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。

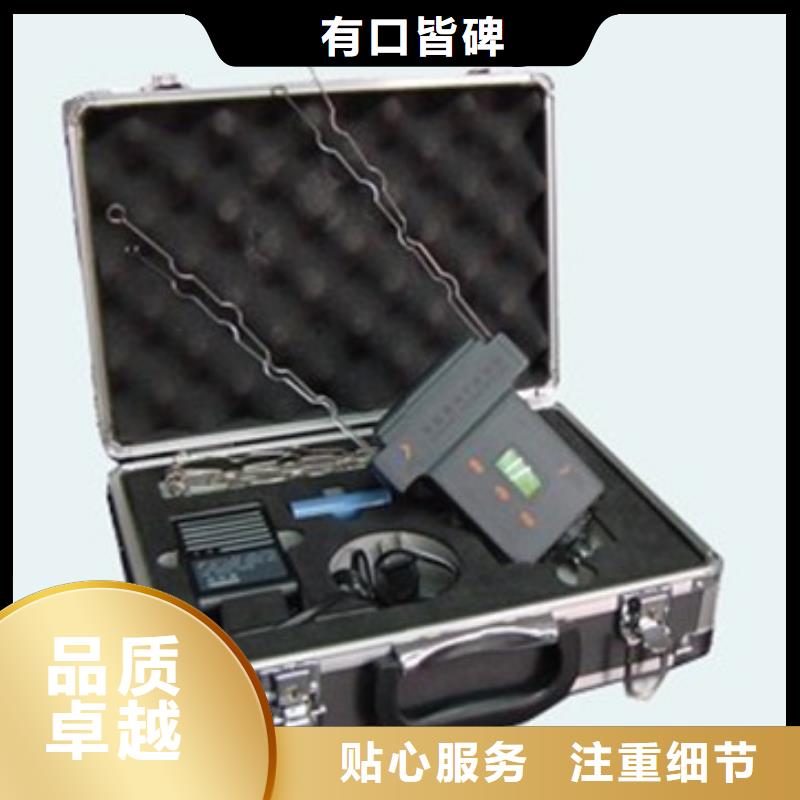

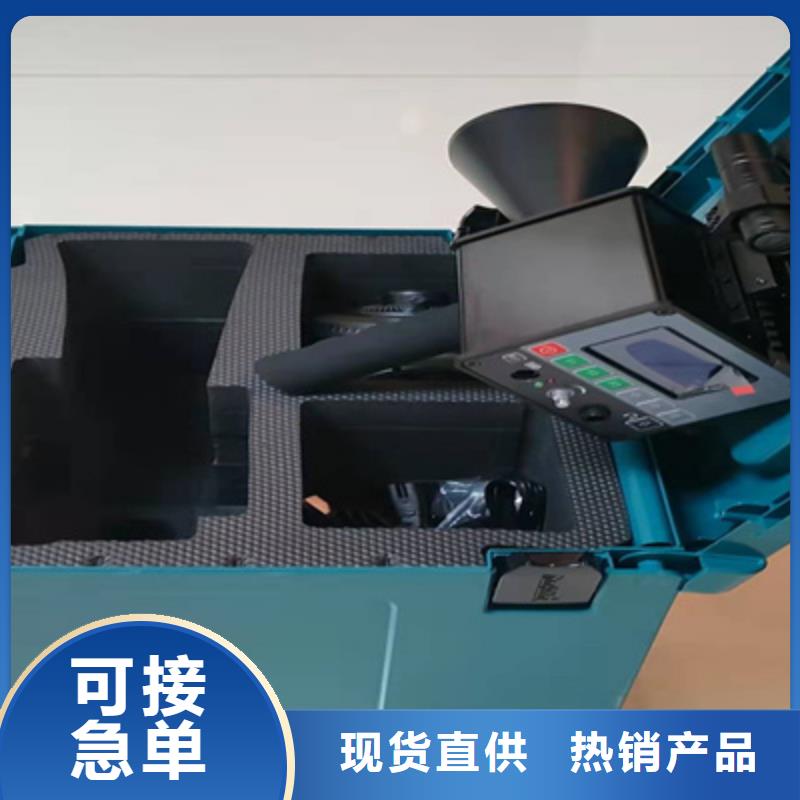

手持式超声波局部放电检测仪近几年,随着国民经济的发展，停电越来越难,随着状态检修的推广,带电测试越来越重要,已成为电网运行的重要保障手段。运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时，产生声光电热磁等物理现象。其中声为超声波，超声波是20kHz以上的声波，人耳听不到，它以声源为中心，以球面波的形式向周围传播。超声波为机械波，不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法，红外摄像仪、紫外摄像仪更易优先发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。我公司集中科研力量，在广采众长，降低用户购买成本的原则指导下，研发出了手持式超声波局部放电巡线仪装置，填补了国内空白，适合在我国电力、铁路、石化行业推广，是状态检修的好帮手。二、功能及特点1、功能（1）本产品新增温湿度显示、GPS定位功能。（2）本产品有车载巡线功能，巡线速度为30迈左右 。（3）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；（4）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；（5）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；（6）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；（7）在电力系统的交接及性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（8）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡线仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（9）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；（10）高压密封气体液体的泄漏检测；

手持式超声波局部放电检测仪 自检及系统信息仪器启动后，系统会进行自检，自检完成后，显示屏会显示下列信息：?自检测试结果-显示加电自检测试结果，显示正常或失败。如果仪器自检失败，则列出故障点，请根据故障类型相应处理，若无法处理，则应将仪器返厂修理。?设备型号—显示设备型号名称。?设备编号—显示设备编号信息。?软件版本号—显示仪器上安装的当前软件的版本。?序列号—显示当前仪器序列号另外开机后按【设置】→【系统信息】键进入系统信息界面，浏览系统信息。5.4软件主窗口图5-3系统软件主窗口介绍图?状态信息—显示当前测量的状态：测量方式，测量模式，同步方式，运行状态，USB状态，时间，电池电量。?当前数据—显示当前测量的数据：当前测量模式下的图谱，背景值，峰值读数，报警历史，历史读数，报警指示等测量实时测量信息。?操作指示—显示当前模式下按键所对应的操作，F1→【停止】，F2→【历史】，F4→【设置】，↑↓→【幅值缩放】，←→ →【切换显示】，取消←→【查看记录】。5.5设置进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。
